相信很多买EXI的S友和我一样,考虑到VTI多的一些配置或者对自己用处不大,或者觉得将近2W的价差有所不值,从实惠的角度最终选择了EXI。

通过这样那样的途径有很多S友加装了皮座椅,方向盘音量,而对于我自己,音响效果的回归似乎显得更有吸引力。跟发烧友不一样,我不打算在车里欣赏到顶级的音质,而仅仅是希望通过最经济,最简便的方式改善车内音响的品质。因此,在前挡风玻璃下方预留的两个位置加装高音头成了我的不二选择。高音头价格低廉,只需花少量的代价,便可调节回习惯的正面音场(原来的四个喇叭位于前门和后窗,所以声音的方向并不符合人的听觉习惯),可以实现与高配版本相同甚至更好(选用较好的高音头)的车内音响效果,我们又何乐而不为呢。

前段时间,一位S友cantygan的帖子让我怦然心动,他介绍了加装高音头的方法,并且比较详细。这让我萌生了自己动手,加装高音头的想法,在社区获得了这么多的知识与信息,加装成功的我终于有点经验可以和大家分享了。贴出加装的全过程,希望可以帮到和我一样喜欢自己动手的车友大家多多捧场!

1.准备工具:小的平口改锥,美工刀,绝缘胶布,选配:万能胶,手稍小的美女。。。
2.选购高音头:本来预算是100左右,但在网上转了一大圈,发现喇叭的价格悬殊很大,从10来元到几百元,而且从照片也看得出,这样的小喇叭,做工粗劣或者假冒知名品牌的也很多,如果不慎重加了后发出噪音,那倒不如不加。本着“不求最好,但求较好”的原则,我最后选了非常专业的音响品牌,花了380元的价格,期望得到较好的升级效果,当然最后的结果也确实相当令我满意。

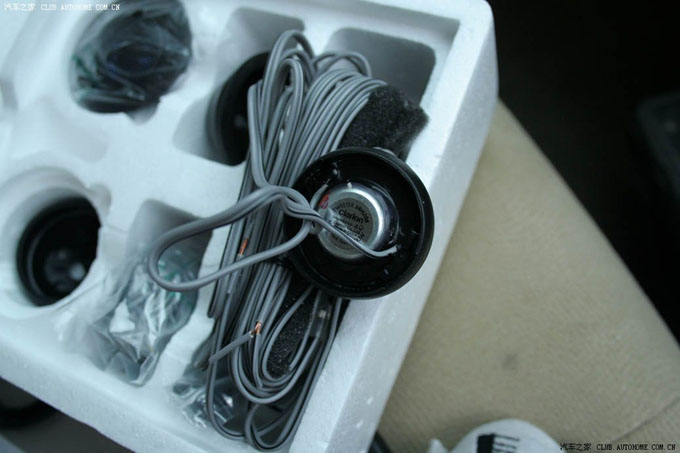

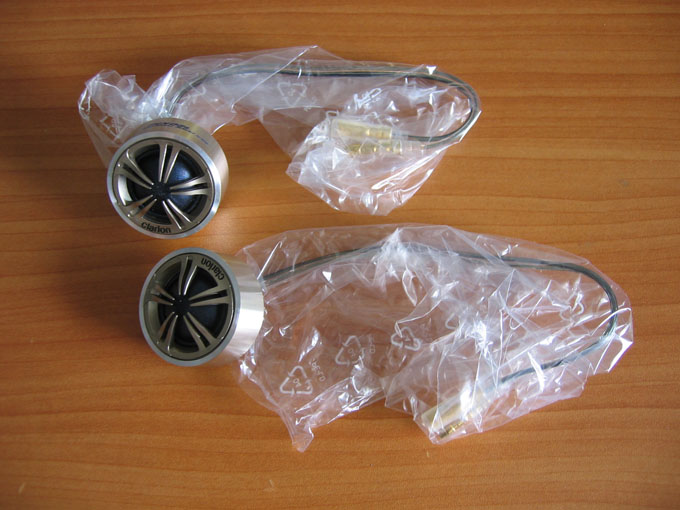

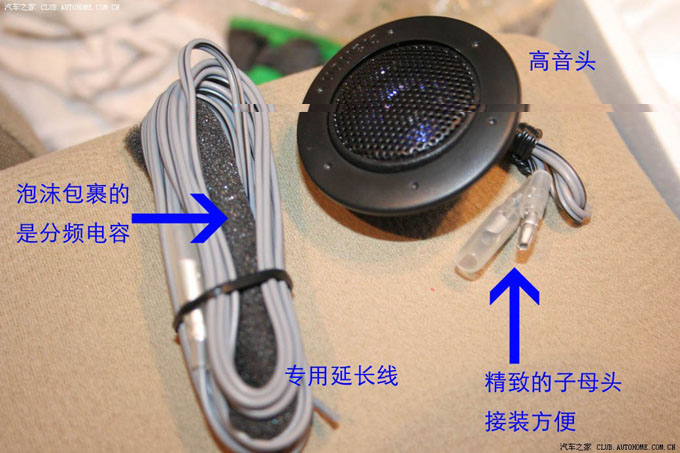

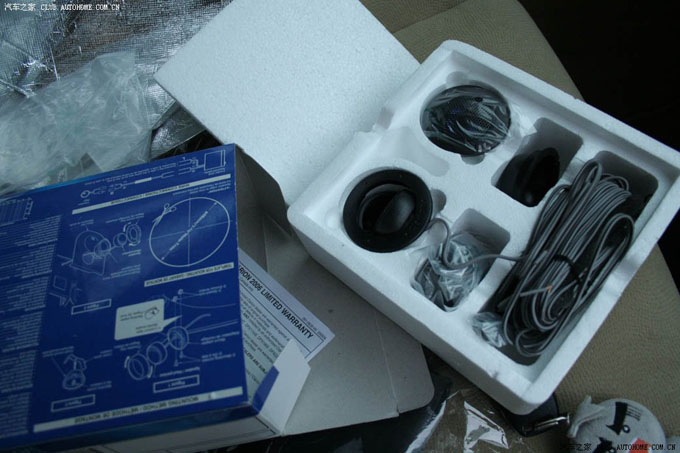

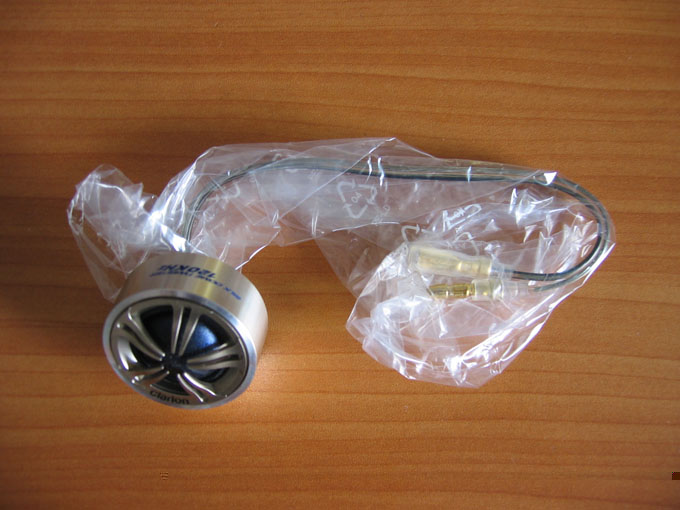

包装精致、配件非常丰富、做工没问题
自带分频电容给我省了很多事

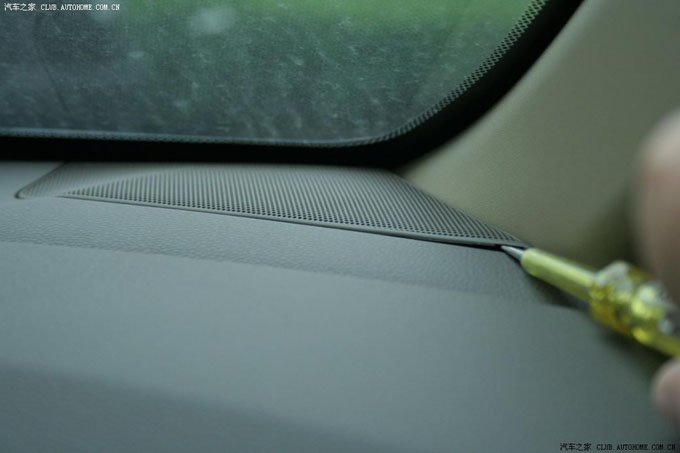

3.内装大卸八块,用小点的改锥轻轻一撬,盖板就下来了

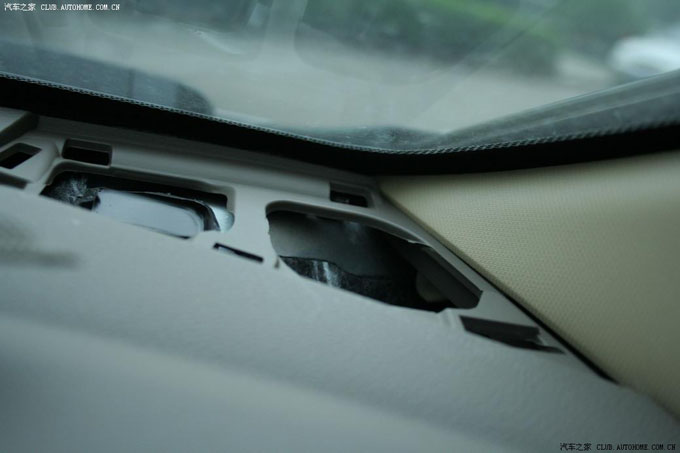

两个坑,不知是不是可以适应不同形状的喇叭?

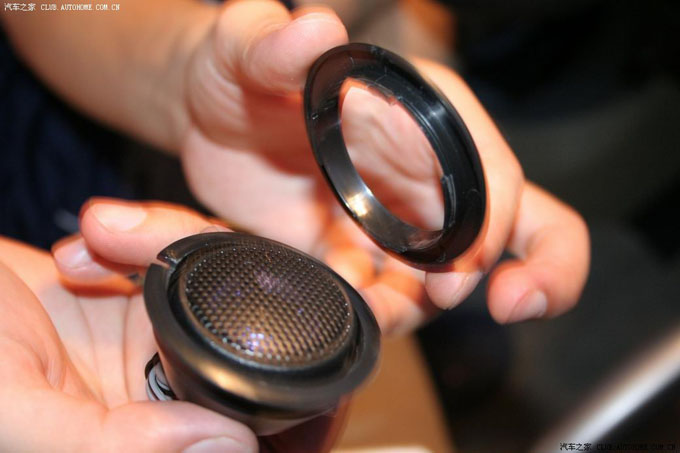

喇叭外圈拆除,轻轻一旋
天呐,竟然尺寸这么合适,简直有如神助

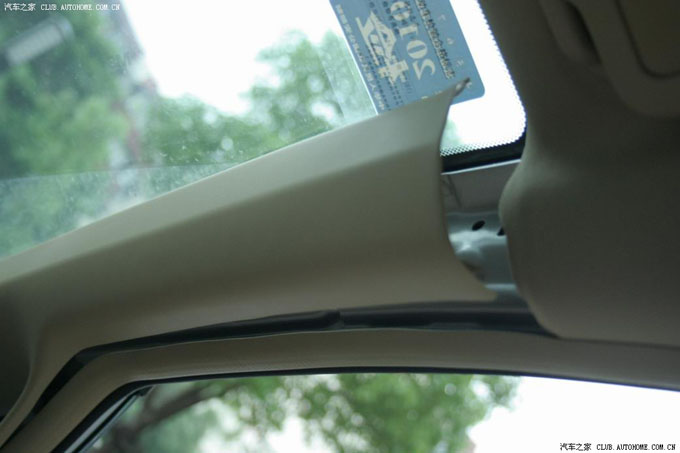

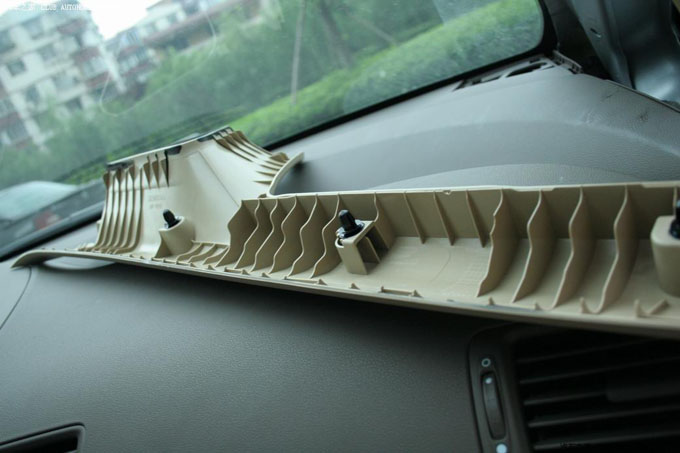

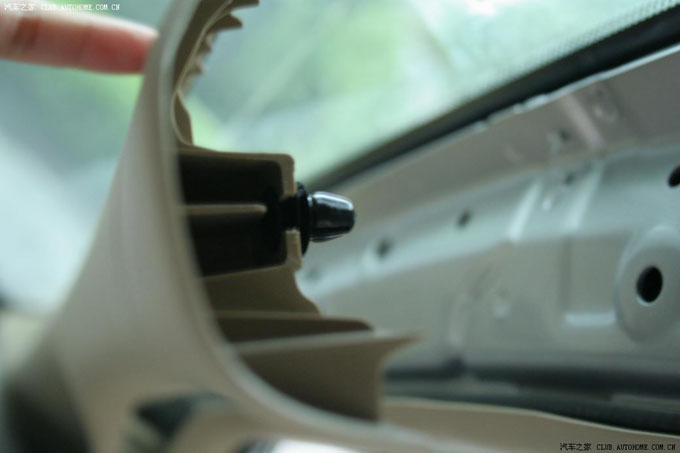

A柱内壳,听说一抠就下来,但新车谁敢乱来啊,摸索了好一阵,要领是,从上端下手,用手或改锥撬一下
只要第一个固定点松开就很简单了,最后再向上拔出。

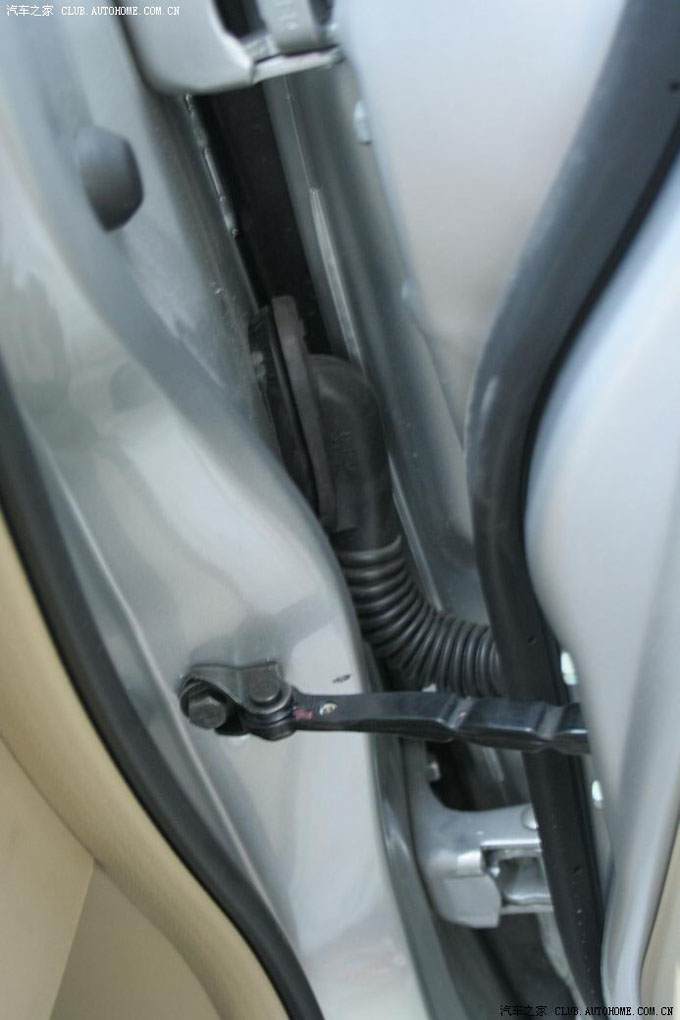

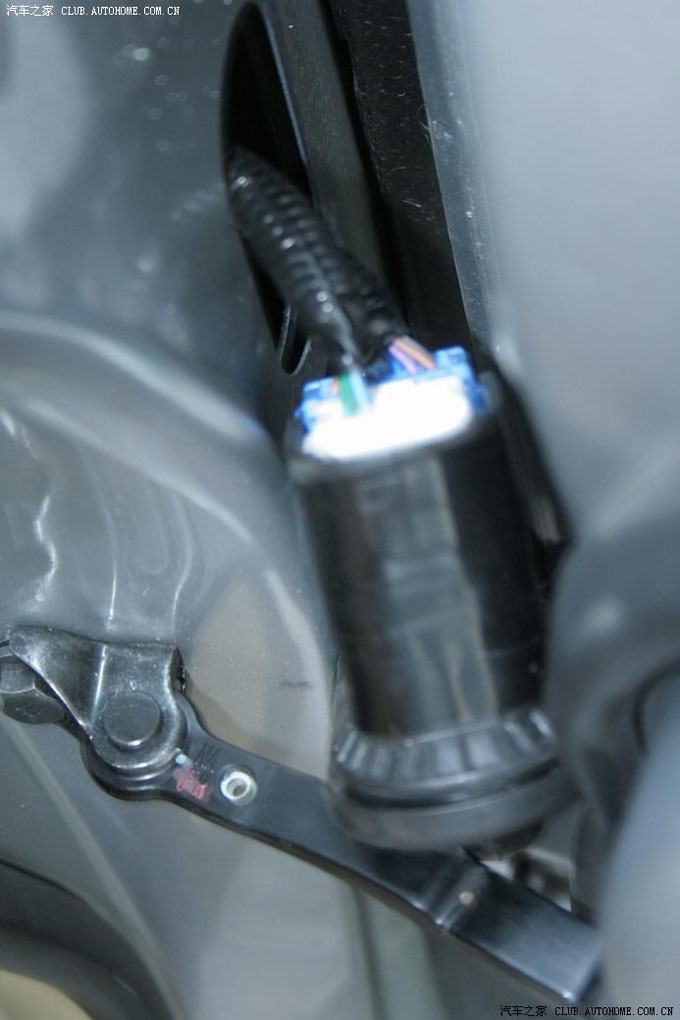

4.寻找音频线:在门缝中间发现橡胶线廊,应该在里面,把贴近车身一头向外拔,这是我已经拔了一点点的图片
出来了

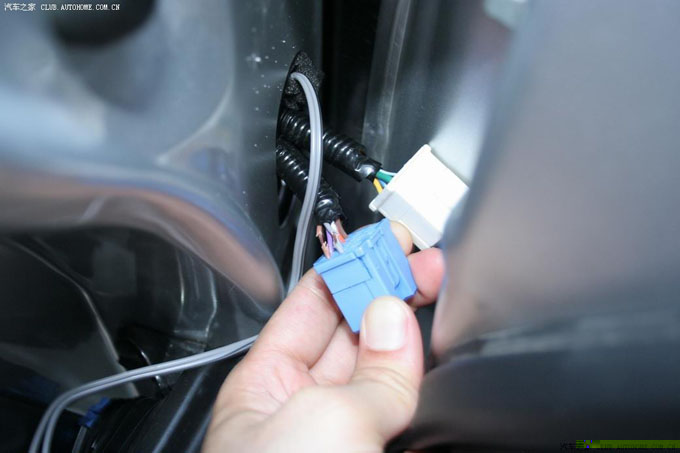

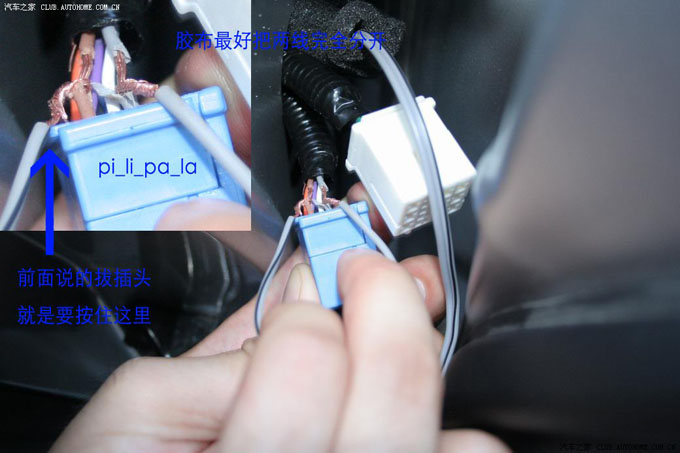

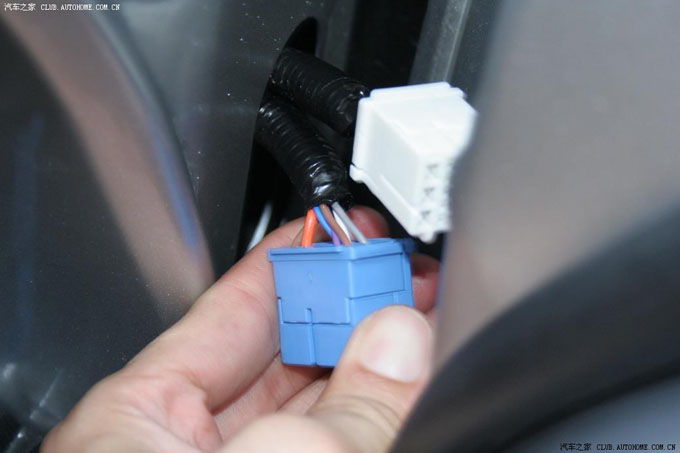

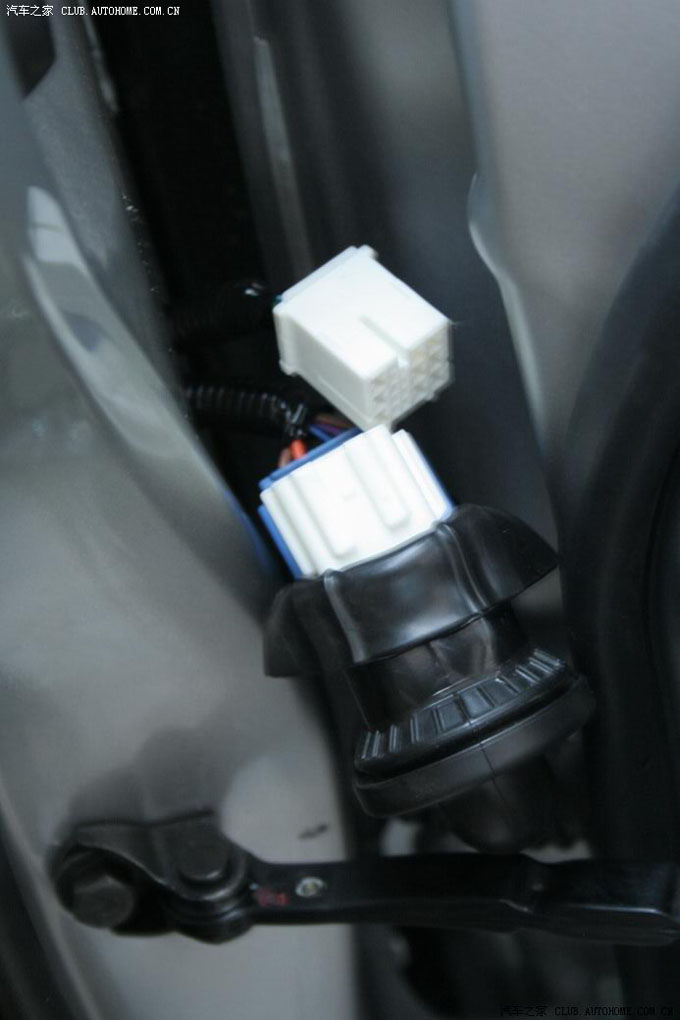

发现里面有两个方形插头,它们把车头的控制,音频等线路链接到车门,但是这些五颜六色的线中哪两条才是我要的音频线啊??按下方型上边缘的一侧,拔出白色插头,接通车子电源发现门上喇叭还有声音,车窗不能动了,哈哈,白色是管车窗的,排除!

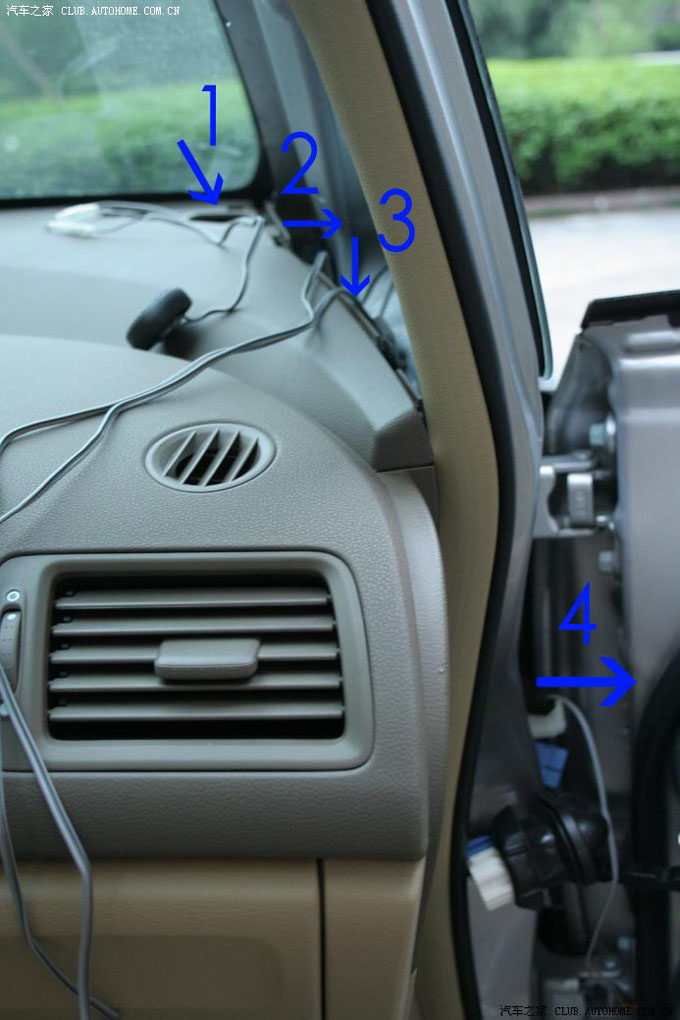

打开橡胶头后,可以先把喇叭接好带电容的延长线,然后按下图顺序把线穿到门缝处,这时一位手小点的美女就该出场了,在图示4处伸手进入车头取出喇叭线。在此特别鸣谢我的老婆大人!!

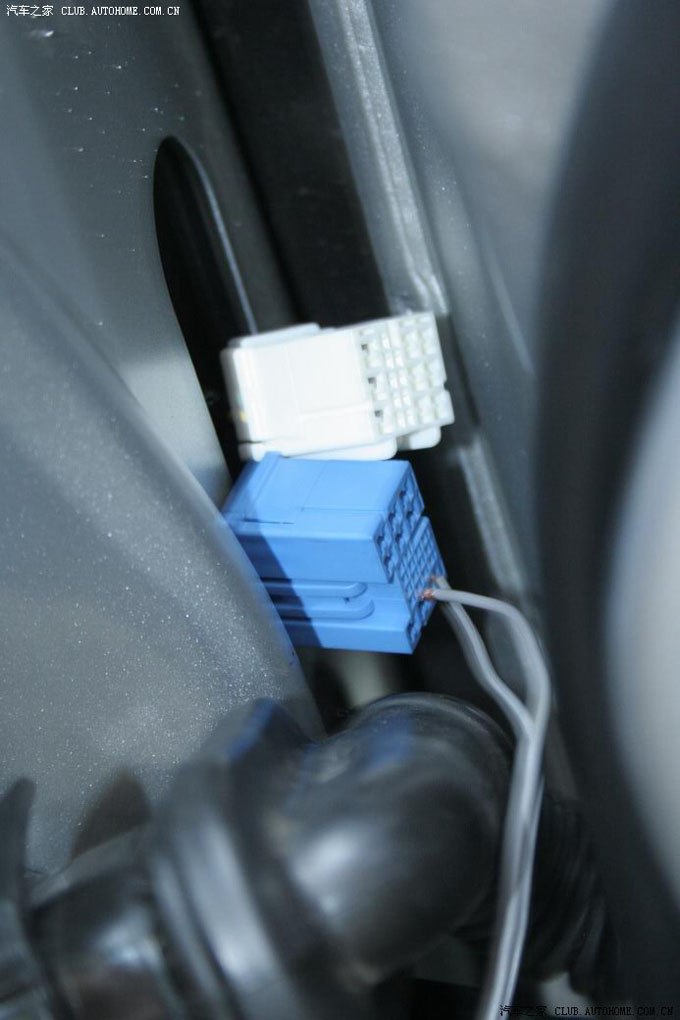

蓝头上还有好多线,怎么区分?把高音头的线头插到插头下方,那一组让高音头响起来的就是啦。呵呵,再次攻克!
就是这对咖啡色(正)和 灰色(负)的

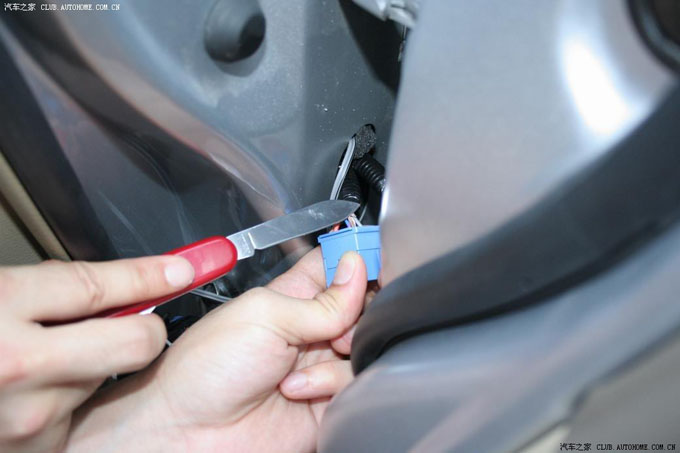

5.接线:用刀小心的割开线的漆皮,千万不要伤到里面的铜丝!
不用割太宽,避免以后正负两线接触,保证能和喇叭线绞接就够了
音频线上有黑线条的是正,和咖啡色线接,这是接好的效果,然后用绝缘胶带分别包裹,因为空间太小,很难操作,我裹得太丑也没裹严,就不发上来丢人了。

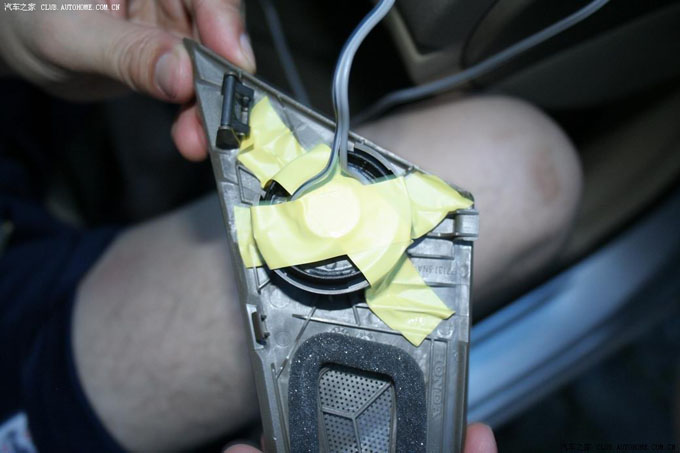

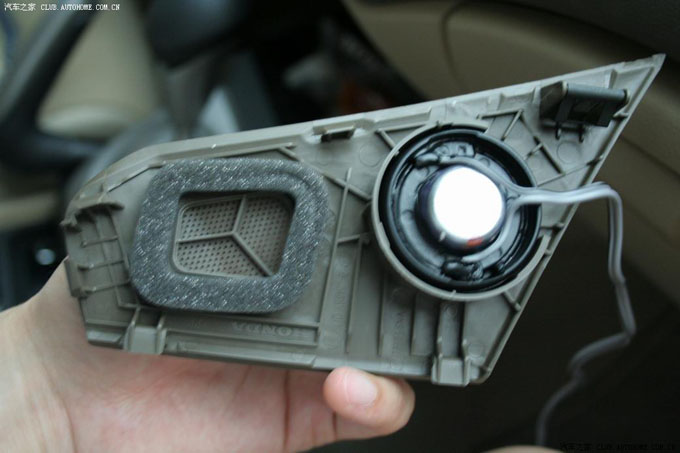

喇叭要固定在盖板上,我暂时用的胶带,建议大家用万能胶,玻璃胶,或热容胶棒,避免日后太阳暴晒之后胶带脱落。

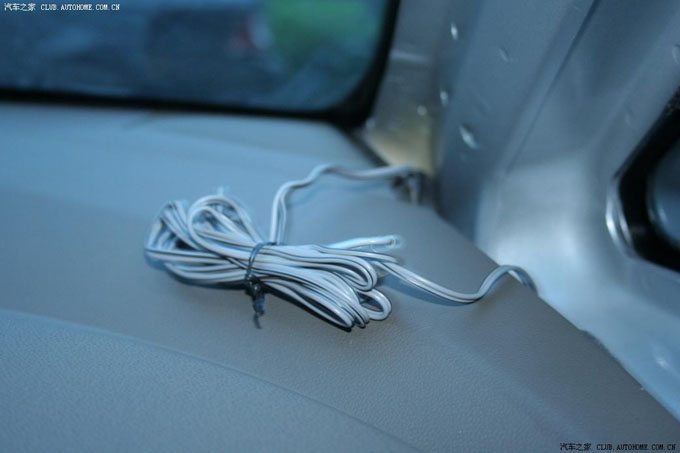

长出来的线也不用剪,捆好放进下面空间就行了,盖回内饰板,一侧就算搞定了。
另外一侧如法炮制!而且速度会大大加快,然后就可以尽情享受DIY的完美音质带给自己的乐趣啦。
歌乐SRH206已经处于停产断货阶段,为感谢广大车友及论坛对我们歌乐SRH206的厚爱,特推出英国的高端高音头拳头产品KEF-T25(比歌乐srh206高一个档次人声顶级)以及歌乐Clarion的顶级高音喇叭SRH290HX(歌乐Clarion高音头直径2厘米顶级HX系列超206高音王)。

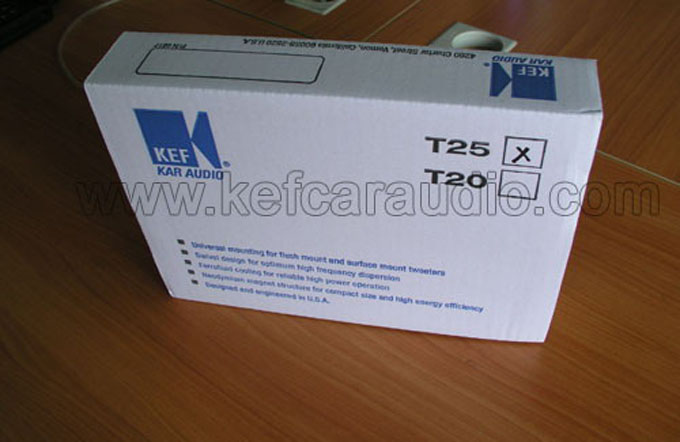

先来介绍英国的老牌子KEF-T25顶级高音头比歌乐srh206高一个档次人声

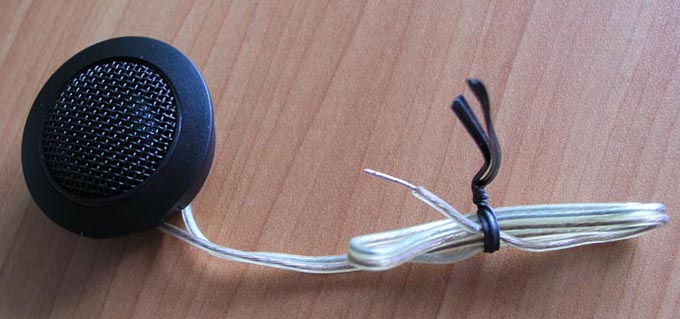

各项参数-丝膜高音单元:25毫米(1.0" )、高音频率响应:2.5 - 20 kHz、平均持续功率:40 瓦、频率: 91DB。(KEF-T25有大量现货!当天拍当天发货,售价:380元/对,广东省地区支持货到付款)。淘宝链接:http://item.taobao.com/auction/item_detail-0db2-e6c4023d80e81cce733ac357bae59b5d.htm

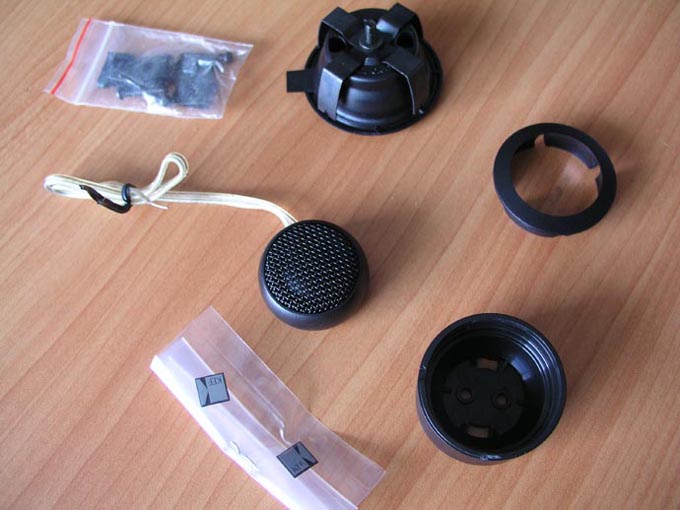

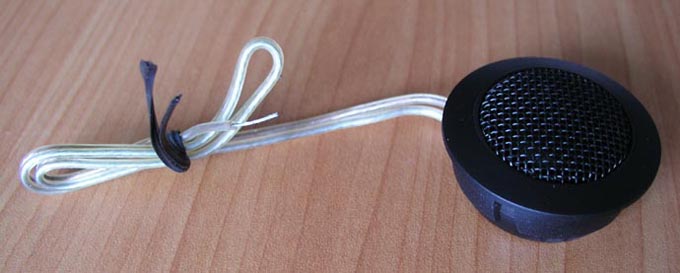

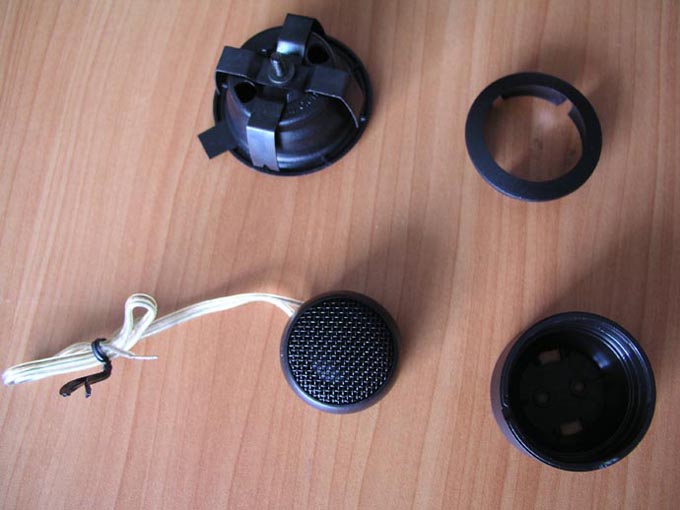

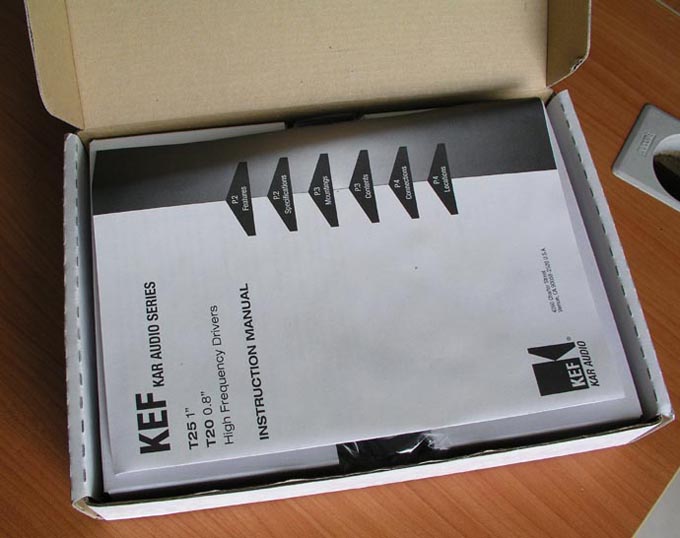

话不多说,直接上图

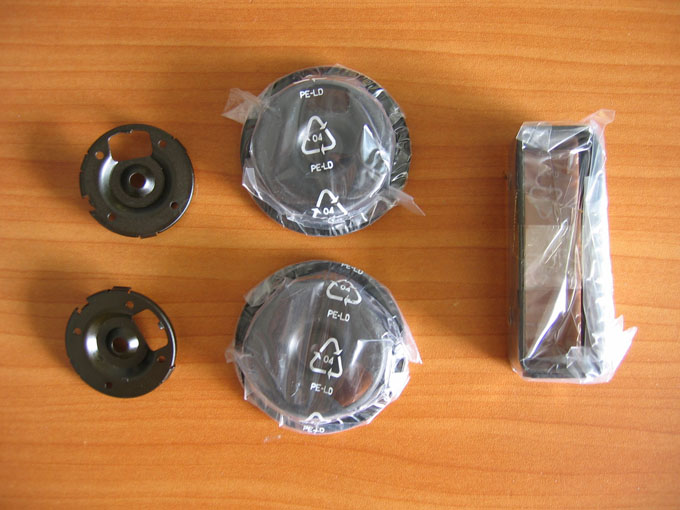

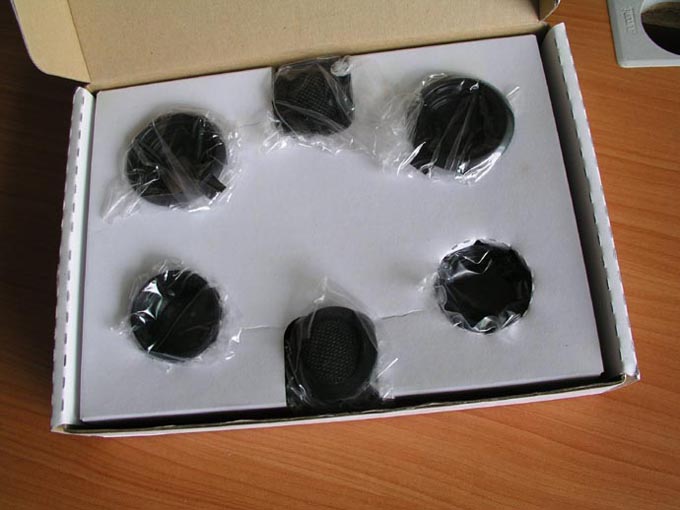

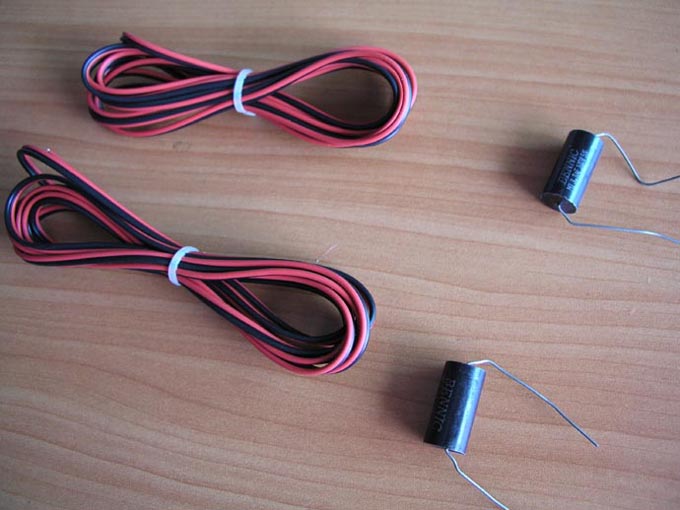

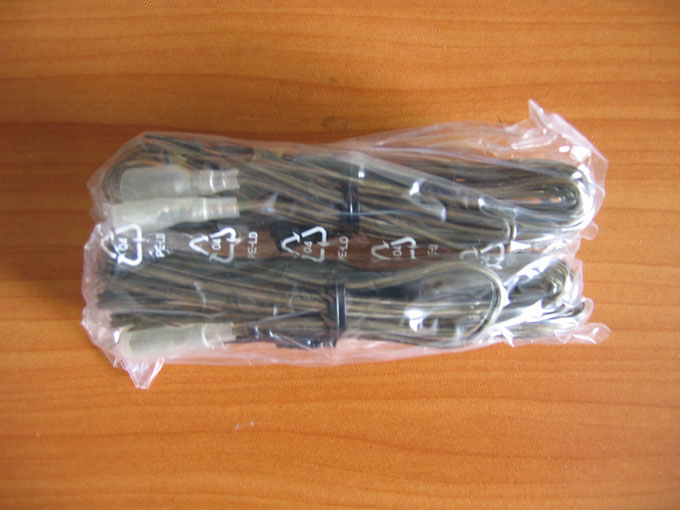

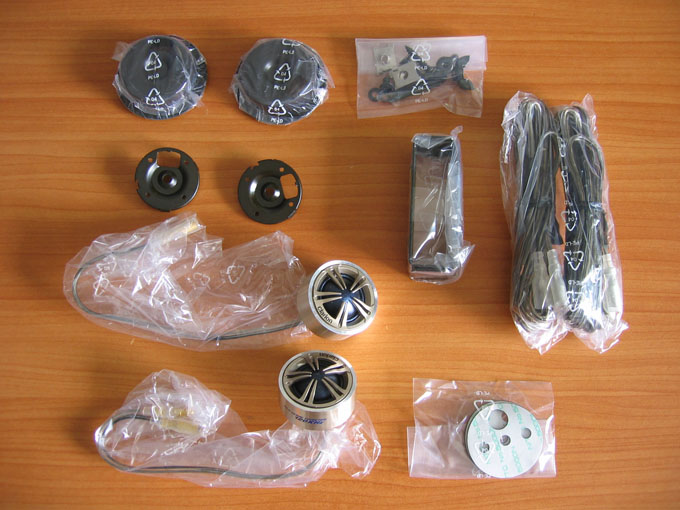

另外附送2条2米优质音频延长线、2粒3.3u(分音器连接)或2.2u(直连)电容

作为成功行销世界超过三十五年的扬声器厂家,KEF的四大成功支柱在于:品质,诚实,专心,创新。在过往开来的拓展年月中,KEF始创于多种物质材料制造的单元,“耦合音腔”(Coupled Cavity)技术,“同轴共点”(Uni-Q)技术,新品种磁铁(Neodymium/Iron/Boron)等代替传统磁铁的创举,直到今天依然成为同业的先驱,并为广大用家所津津乐道。

KEF的Reference音像系列的每一件产品,直到现在仍由专人装配,充分显示对其品质控制之严谨态度。虽然KEF的创办人Raymond Cooke不幸于1996年逝世,但可以相信其接班人和KEF的上下员工必定会秉承达一贯追求完美的精神,实事求是的作风,继续保持产品的高素质和创意,把扬声器产品推进新的里程,接近一步巩固KEF历久不衰,经年不变的强者地位。

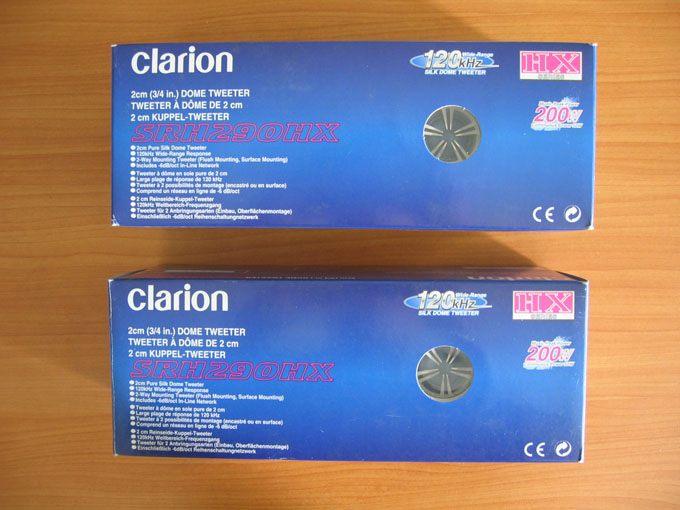

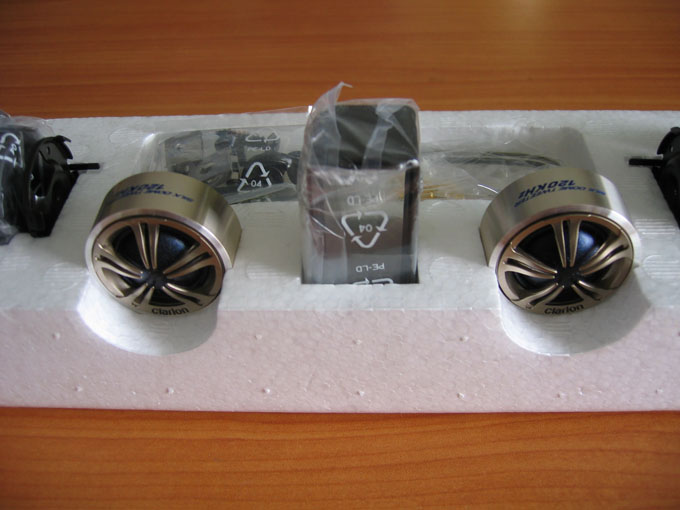

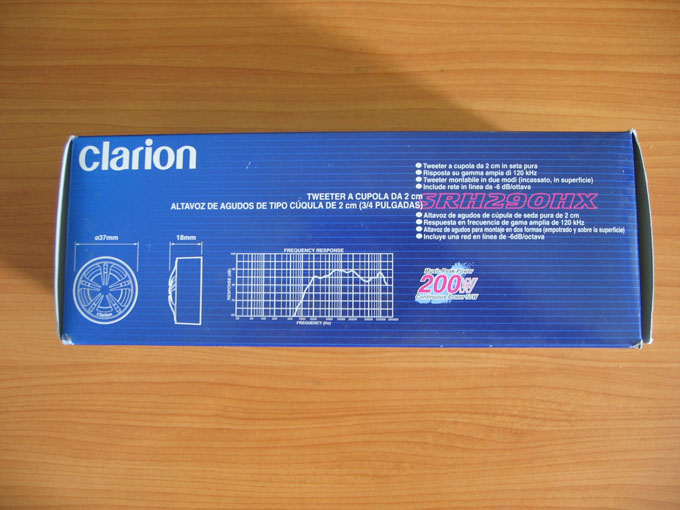

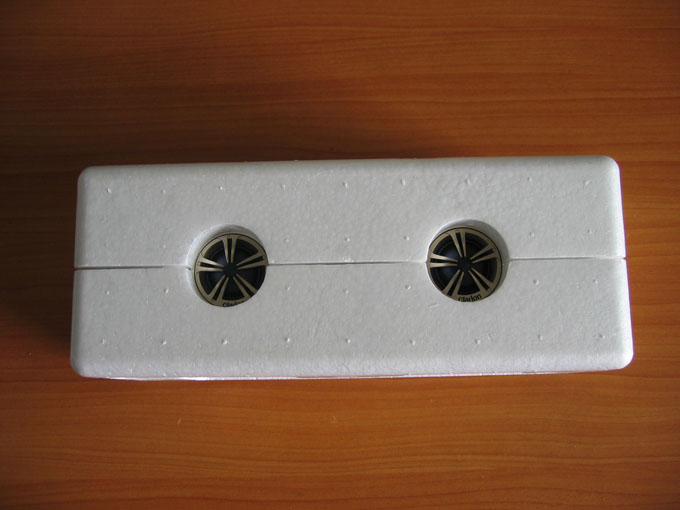

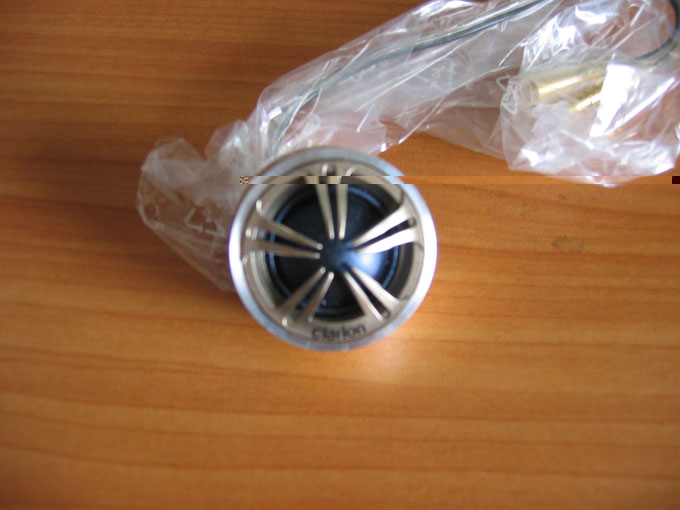

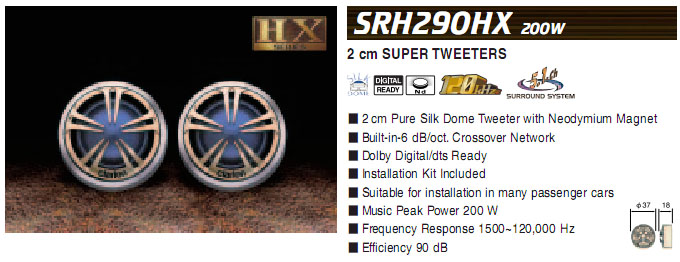

另一拳头产品-SRH290HX歌乐Clarion高音头直径2厘米顶级HX系列超206高音王
