上海通用别克英朗改装建伍DNF-9003G英朗专车专用导航机 无损改装全过程

1、取出储物盒位置胶垫。



2、用刀把储物盒下盖板撬开。



3、拉起波箱盖板



4、卸下大盖板在波箱左右侧位置的两颗固定螺丝。



5、用力把盖板拉起，出风口位置可以用胶刀辅助撬开。

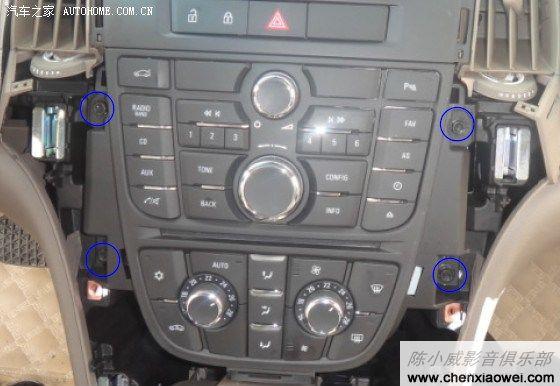

6、以下图示位置4颗固定螺丝。将CD面板取下，拔下其背后链接线束。

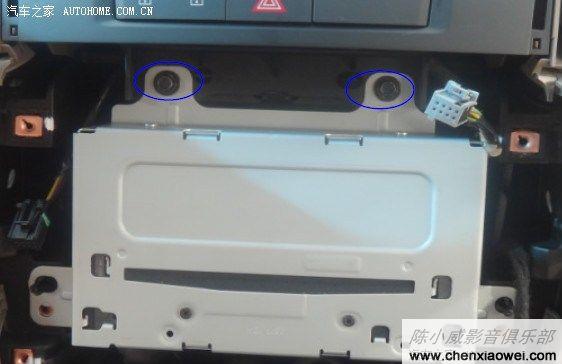

7、将CD主机两颗固定螺丝卸下，取出CD主机，拔出其背后电源、收音天线连接线束。



8、拨开箭头位置扣位，将CD显示面板组件拉出，拔下其背后连接线束。



9、撬开显示面板组件图示4个卡扣；将开关组件取出；装到导航仪相应位置。









10、拆下图示位置4个胶垫；安装到导航仪相应位置。





11、参见连接线束定义如下：

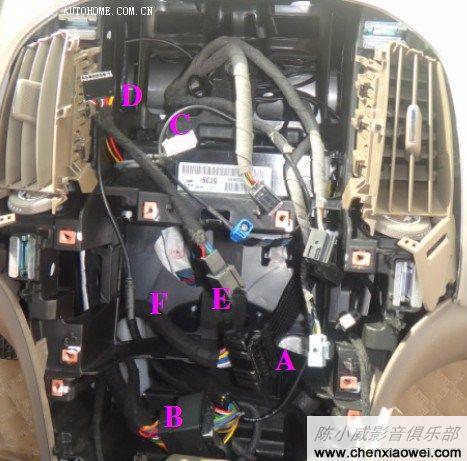

线束连接：
A----接原车CD主机
B----接原车与CD主机对接的线束
C----接导航主机
D----接导航主机
E----接倒车摄像头
F----接原车与显示屏模块对接的线束
G----接CMMB数字电视盒（选配配件）



12、穿线，将C、D、E、F从图示位置引出（先拆下接线盒，再从其左侧引出）；
B端与原车连接CD主机线束对接，放置在CD主机下方的空间。
G端可以放置在B附近，或者藏在副驾驶左脚旁边盖板内侧，以便后续加装CMMB盒子。


13、GPS天线引线，把接收器放置在仪表台上A柱旁，或副驾驶头顶上方内衬里（不能放入太深），正面朝上，避免金属遮盖；连接器（H）引至如图所示位置；
摄像头延长线接头（I）从车尾部车身外侧穿过密封套管，沿着右侧车门踏板下方引至如图位置。


14、整理线束，把过长的线整齐扎起，藏与车内；将F、I端对接，E端与原车接屏的线束对接；C、D、H与导航仪相应接口对接。将机器装配上仪表台。


15、将线束A端与CD主机连接，接上收音天线，把CD主机安装复位，打两颗螺丝固定。


16、接上CD面板相关线束，开机，检查功能正常。


17、依次安装还原CD面板、大盖板、波箱盖、储物盒下盖、储物盒胶垫。开机检查各部件工作正常。改装完毕！
