东风悦达起亚嘉华升级改造建伍DPX-u5130 双层尺寸纯CD机 改造效果灯光效果很漂亮

韩国整车进口绝版车 停产了


原车机 很有分量 就是年代久远了 还是能读卡带的 放博物馆了可以


建伍DPX-U5130 2DIN尺寸纯CD机 带24bit音频解码


Goldbor前后门喇叭 前门6寸套装 后门6*9同轴

使用嘉华专用改造面框 无缝改造


套上测试 量度大小   合适！ 完美


接线 建伍CD机尾线 嘉华无损改装线 方向盘适配器一起接


KEYTY 方向盘控制适配器 建伍 JVC  歌乐 阿尔派 等热门CD机都通用


建伍CD机尾线上的蓝黄色线如图REMOTE CONT  接到KEYTY 适配器的建伍线上去 方控信号输入


适配器电源线并接到CD机尾线的电源线  实现适配器供电


使用万用表测试找出原车CD插头里的一条方向盘控制数据线
万用表调20K档 接触可能是方控数据线的线 同时按动方向盘按键 如果有数值变化即是该条线是方向盘数据线


检测数方控数据线后在免剪线上破口接适配器的数据线 不破坏原车所有线路




测试方向盘控制  OK

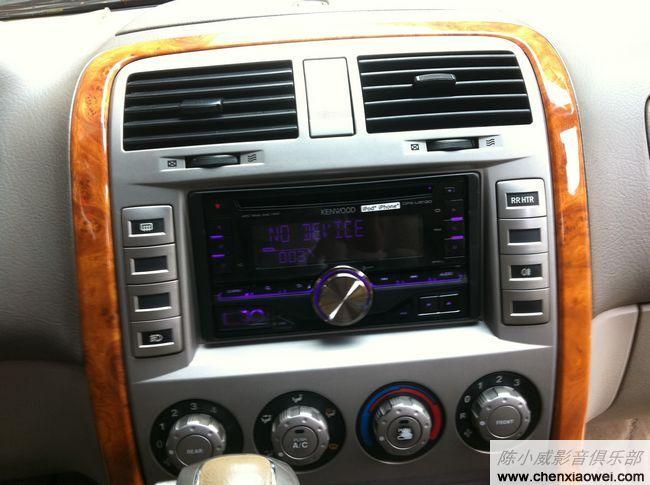

建伍CD机安装效果图




支持32G卡 直接支持WAV无损格式播放


什么CD碟片播放都弱爆了 呵呵 USB口播放WAV无损格式文件 音质直追CD碟片播放的音质
