捷达改装德国蓝宝Tornoto 420BT内置蓝牙CD主机

发布于:2013-06-08 13:00:12 发布者:益喜



历时一周终于把机头换上了。主要是后部线束比较多,另外需要解决的是天线放大器的问题。

机头是蓝宝的多伦多420bt,晚上纽子是蓝色,按键是红色,这点和破捷达内饰挺配。标准1DIN尺寸,单机裸重是1.7KG,比原车的亮线要重0.3KG。产地是中国,但不是在国内销售的,联系苏州蓝宝中国工厂,从泰国经上海入关,发到广州蓝宝总代理,然后代理发给我手上,比较辗转拿到这个主机。

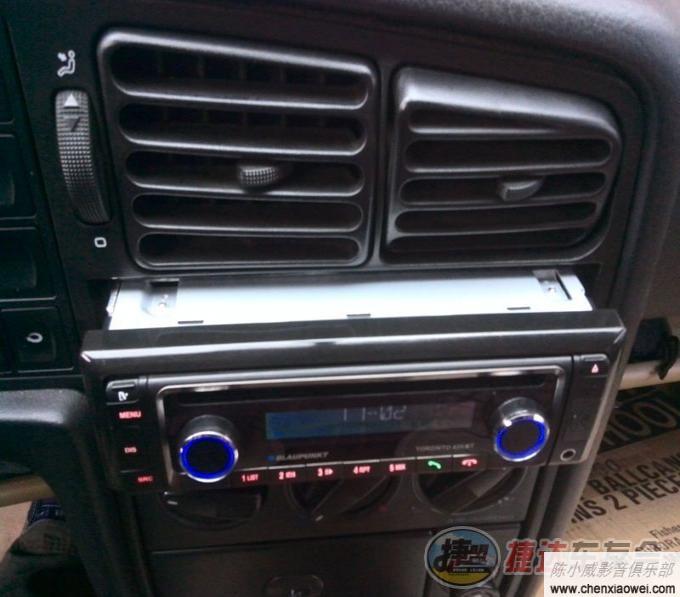

尾部接口比较复杂,尾部的线束没理好试机的时候拍的。
\

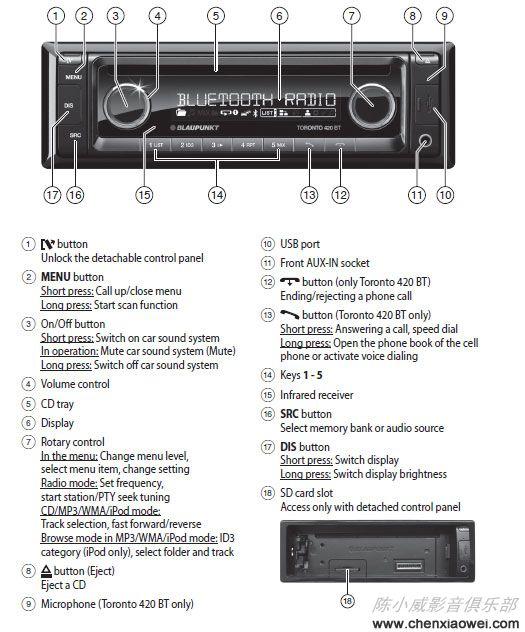

机头前部按钮功能定义如下图:
\

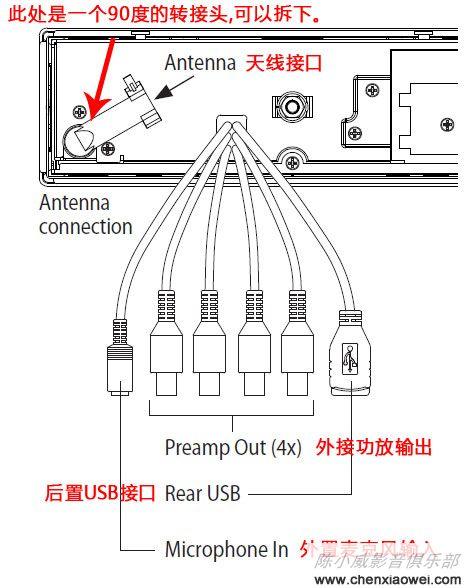

后背的接线图:
\

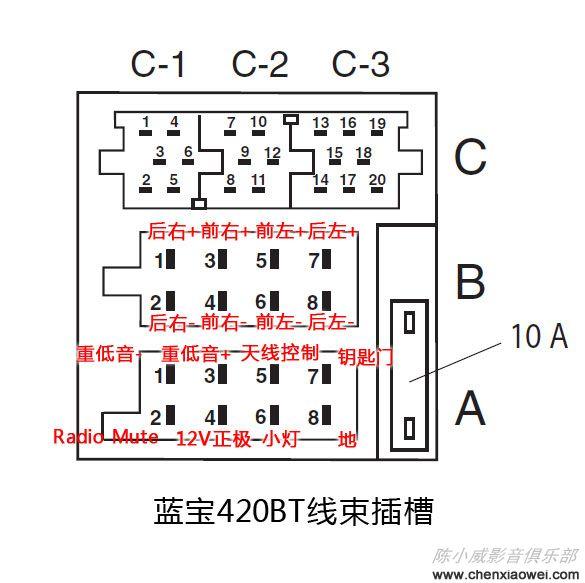

电源与功放输出定义:
\

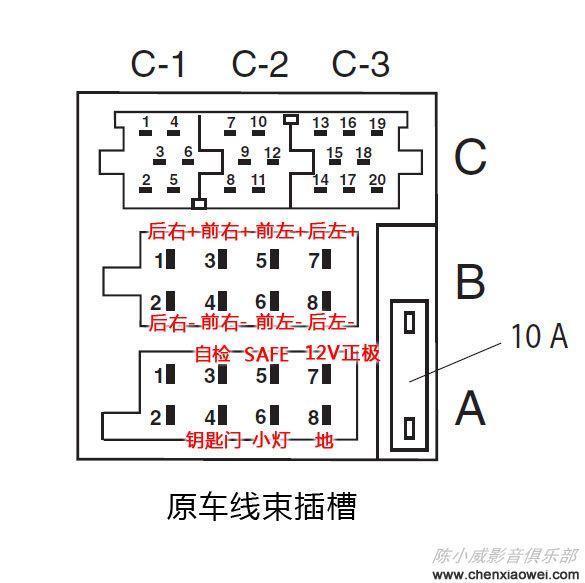

下面是原车的亮线VDO机头线束插槽定义:
\
各位仔细看看,原车机头的线束和蓝宝机头接口定义是不一样的,虽然是同样的线卡子。但是有些不同,简单说,需要把原车的电源正极和钥匙门的线对调才行。

经销商告诉我说是和大众一样的接口,没错。接口是一样,但是需要调整两个线的位置。其实不调换顺序也能开机,只是每次拔了钥匙,在插钥匙开机,时间是00:00,为啥。因为原车线束电瓶正极是蓝宝的钥匙门插针。每次开机都是掉电后开机,所以机头每次开机都是重新上电,时间是00:00。

我不想破坏原车的线束,所以做了个互转接线。

有朋友说了,你真笨,你把原车的线束卡子里的插针用小改锥退出来,调个位置就行了,还做啥转接线束呢?我想那天我用这个机头腻歪了。没准还要换回原车的呢,是不是还得退一次插针,再调一遍啊。我有点轴,我自己都讨厌自己这样。

蓝宝机头接上原车的天线后,效果很差。但在室内桌面上测试的时候,接收效果非常好,超过原车的亮线CD,百思不得其解。后来网上找资料,才知道,大众大部分车型是带天线放大器的,安装在左侧C柱内饰板内的。原车亮线CD通过高频头的接口给天线放大器供电12V。所以放大器的供电需要解决

根据捷盟DZBJ版主提供的图纸,做了一个给天线放大器供电用的隔直部分。

将捷盟DZBJ版主的图纸改了下,改进说不上,加10欧姆电阻就是想降压用的,因为原车天线插口输出的电压是10.7~10.9V,蓝宝尾纤中天线控制线提供的是12V,所以简单串了个10欧姆的电阻。但是意外收获是,串了这个10Ω的电阻后,中部就是MW波段在测试灵敏度的时候居然接收很好,去掉这个10Ω电阻就变差了。调频波段基本没差别,加不加这个电阻没关系,其实加不加那个30毫亨的电感都没关系。因为调频波段广播抗干扰能力还是比较好的。中波波段不加30毫亨的电感根本没法听,全是噪音。DZBJ原图上的30毫亨电感非常重要,除非你不听中波的广播。又有朋友说了,中波广播还能听吗?能,在北京市内的马路上,能接收的很好。中波有个台567KHZ,相声老多了。

另外DZBJ版主的图中的0.02微法的电容,我理解这个相当于一个RC震荡电路吧。我自己计算了下,公式如下:f=1/(2πRC),f是频率单位是赫兹(取最低端的值,那么要取中波广播中最低端的频率520KHZ),π是圆周率取3.14,R是输入阻抗(我这么理解就是RC振荡器,那么一般非平衡输入的阻抗大约是75欧姆),C就是电容量(单位是法拉)。所以以上的公式计算结果就是:520000=1/(2 * 3.14 * 75 * C),好了计算里面的C的值吧。得出C等于0.0011040339702760084925690021231423uf。大约是1000皮法即可了。以上单纯是理解RC的震荡电路了,我们需要的是将高频交流信号导通过来。所以选大点也没关系,但不能太大了。这样低频的交流信号进来会有干扰了。这里我还是选择0.02uf,毕竟人家已经实践过,我只停留在理论上。

实践出真知啊,我把几个元件接上试了下,中波和调频都很OK。但是又有新问题了,原车机头的高频头除了提供信号放大器的电源外,不知另外提供了什么信号,可以使放大器开始工作。如果就这样接在蓝宝机头上,打开机头电源,放大器竟然不工作,机头开机后,需要断开一下提供给放大器的电源,在次接通后放大器才工作。所以在电路中又加了个开关,每次开机头,需要断开再导通即可。

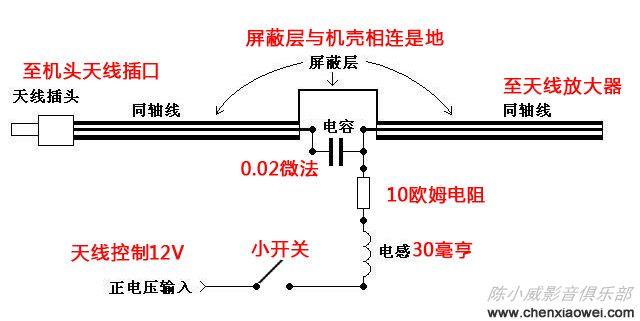

所以最终的外接电路图纸是这样:(根据捷盟DZBJ提供的原始供电图改的)

\

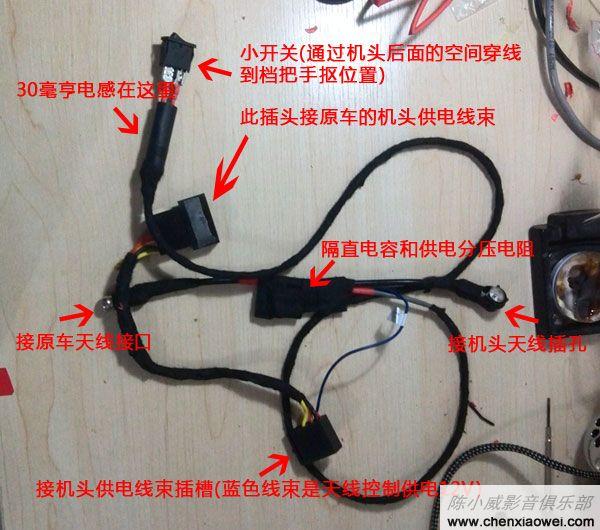

下面就是我做的丑丑的线束了。机头安装位置深度有限,所以将电感放到开关比较近的地方,因为开关露在外面,在档把手抠附近,伸手可以摸到开关,电感直径至少是1cm,所以机头后部实在是没空间。线束和接好的元件都用汽车专用止震胶带缠好了,电感的接脚比较细,所以用了个胶皮管套起来,开关是用线鼻子接插的,这样开关坏了,拔下重新插上一个新的即可,很方便。
\

使用后置的USB输入线,这样前面板比较干净,保持原貌我的的风格。USB延长线选用的是老苹果电脑随机带的,同样用止震胶带缠好。

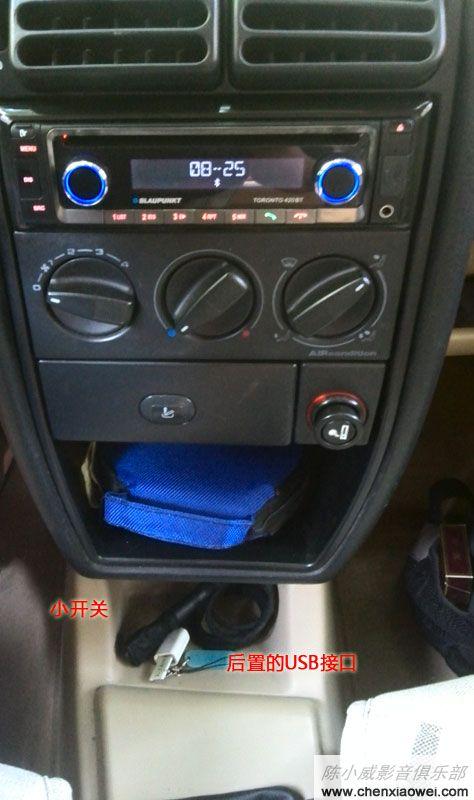

档把手抠处的后置usb接线和控制小开关:
\

赘述了这么多。大家看看效果吧,蓝宝这台主机有RDS功能,北京地区接收到fm90MHZ(这个是带有RDS功能的电台)后,几秒钟后,机头可以自动对时。本来蓝宝的机头接收效果就不错,加上使用原车的放大器后,更是不错。
